Rückstauklappe einbauen: Voraussetzungen und DIN EN 13564 verständlich

Darf das Abwasser aus dem überlasteten Kanal zurück ins Haus? Genau das passiert, wenn der Kanal volläuft: Statt weiterzufließen, sucht sich das Schmutzwasser den Rückweg – und landet überall dort, wo Abläufe unterhalb des Straßenniveaus liegen. Keller, Waschküche oder das Gäste-WC stehen dann unter Wasser. Eine Rückstausicherung soll das abfangen. Allerdings funktioniert nicht jede Lösung an jeder Stelle gleich gut. Ob Rückstauklappe oder Hebeanlage, mechanisch oder motorisch – das hängt von Gefälle, Nutzung und Rückstauebene ab. In diesem Ratgeber erfahren Sie, welche Einbauvoraussetzungen gelten, wie der senkrechte Einbau abläuft und welche Normen von DIN EN 13564 bis DIN 1986-100 wichtig sind.

Warum Rückstau zum ernsten Problem wird

Das öffentliche Kanalnetz ist auf den Normalbetrieb ausgelegt und nicht darauf, jeden Ausnahmezustand abzufangen. Bei Starkregen, einem verstopften Kanal oder einem überlasteten Mischwassersystem steigt der Wasserstand im Kanal an. Überschreitet er die sogenannte Rückstauebene, drückt das Abwasser über tiefer gelegene Abläufe zurück ins Gebäude. Betroffen sind meist Kellerabläufe und tief liegende Toiletten unterhalb der Straßenoberkante.

Die Rückstauebene legt nicht der Hausbesitzer fest, sondern die Kommune. Üblicherweise entspricht sie der Höhe der Straßenoberkante an der Anschlussstelle, sofern die Satzung keine abweichende Regelung trifft. Sämtliche Entwässerungsgegenstände unterhalb dieser Ebene sind rückstaugefährdet und benötigen eine Sicherung. Wird das versäumt, bleiben die Kosten im Schadensfall oft beim Eigentümer hängen – Versicherungen schauen genau hin, ob eine normgerechte Sicherung installiert war.

Welche Rückstausicherungen es gibt

Rückstausicherung ist nicht gleich Rückstausicherung. Grundsätzlich stehen zwei völlig verschiedene Prinzipien zur Wahl: der Rückstauverschluss, der das Abwasser im Rückstaufall per Klappe abriegelt, und die Abwasserhebeanlage, die das Abwasser über die Rückstauebene hebt und erst danach in den Kanal befördert. Beide haben ihre Daseinsberechtigung – ausschlaggebend ist, wie die Ablaufstelle genutzt wird.

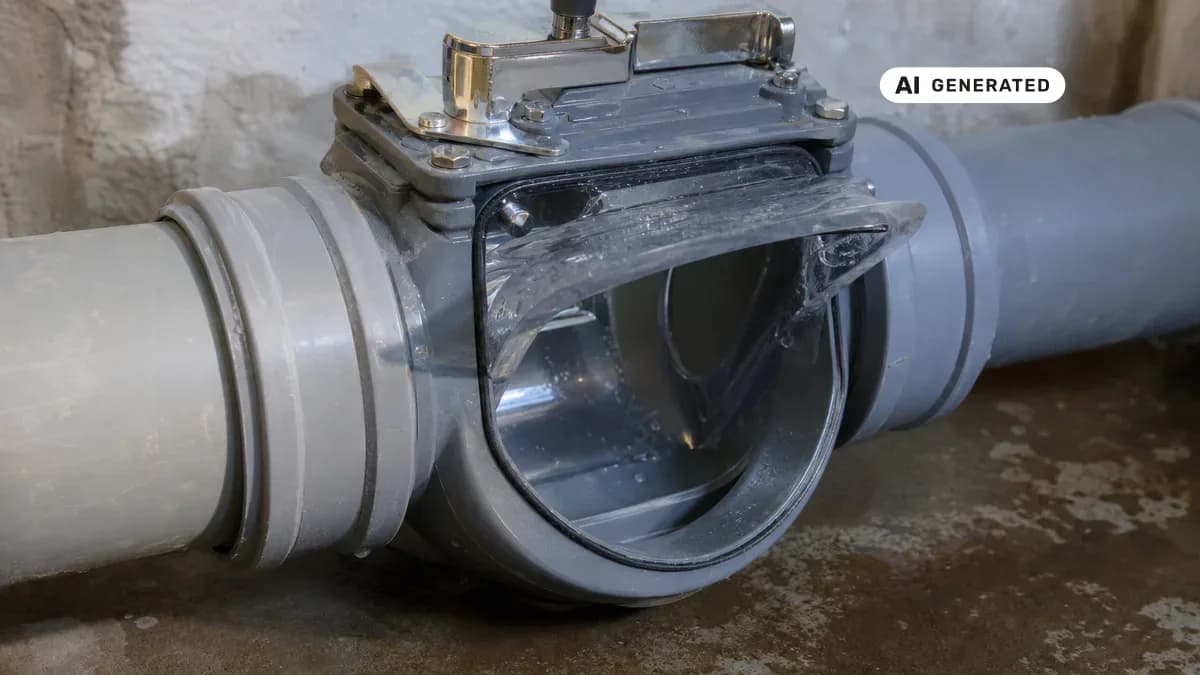

Mechanische Rückstauklappe (der klassische Verschluss)

Die mechanische Rückstauklappe ist die Standardlösung. Sie besteht in der Regel aus einer oder zwei Klappen, die sich bei normalem Abfluss öffnen und bei Rückstau durch den Gegendruck von allein verschließen. Hinzu kommt ein Notverschluss, der sich manuell sperren lässt. Diese Variante hat einen einfachen Aufbau und einen geringeren technischen Aufwand, aber einen entscheidenden Nachteil: Solange der Rückstau anhält, kann das betroffene Abwasser nicht abfließen. Eine Toilette ist in dieser Zeit nicht nutzbar.

Motorisch betätigte Verschlüsse und Hebeanlagen

Motorisch betätigte Rückstauverschlüsse schließen elektrisch gesteuert und besitzen häufig eine zweite, unabhängige Klappe als zusätzliche Sicherheit. Unter bestimmten Bedingungen eignen sie sich auch für fäkalienhaltiges Abwasser. Die Abwasserhebeanlage verfolgt einen anderen Ansatz: Sie sammelt das Abwasser in einem Behälter und pumpt es über eine Rückstauschleife, die über die Rückstauebene geführt wird. So bleibt die Entwässerung selbst im Rückstaufall voll nutzbar – der Preis dafür ist mehr Technik, ein Stromanschluss und Wartung.

Einbauvoraussetzungen: Wann eine Rückstauklappe zulässig ist

Eine Rückstauklappe lässt sich nicht einfach überall nachrüsten – sie ist keine Universallösung. Die zentrale Voraussetzung ist ein durchgehendes Gefälle zum Kanal. Nur wenn das Abwasser im Normalbetrieb mit natürlichem Gefälle abfließt, kann die Klappe einwandfrei arbeiten. Ohne dieses Gefälle bleibt praktisch nur die Hebeanlage.

Dazu kommen weitere Anforderungen aus der DIN 1986-100. Ablaufstellen mit Rückstauverschluss sollten möglichst von untergeordneter Nutzung sein – ein selten gebrauchter Kellerablauf ist unkritischer als die einzige Toilette im Haushalt. Zudem muss der Nutzer während des Rückstaus auf die Ablaufstelle verzichten können. Und der Verschluss muss zugänglich bleiben, damit er gewartet und im Ernstfall manuell gesperrt werden kann. Wer diese Punkte außer Acht lässt, baut zwar etwas ein, aber keine normgerechte Sicherung.

Die Voraussetzungen auf einen Blick: ein durchgehendes Gefälle zum Kanal muss zwingend vorhanden sein, die Ablaufstelle sollte von untergeordneter Nutzung und während des Rückstaus verzichtbar sein, bei fäkalienhaltigem Abwasser sind zwei Verschlüsse gefordert und der Verschluss muss dauerhaft zugänglich bleiben.

Gefälle zum Kanal – der entscheidende Prüfpunkt

Ob ein Gefälle vorhanden ist, lässt sich nicht immer mit bloßem Auge beurteilen. In vielen älteren Gebäuden wurden Leitungen verändert, Anschlüsse verlegt oder der Kanal tiefer eingebaut. Eine Kanal-TV-Untersuchung macht den tatsächlichen Verlauf und das Gefälle der Grundleitung sichtbar. Wir setzen sie regelmäßig ein, bevor wir eine Empfehlung geben – denn eine Rückstauklappe ohne ausreichendes Gefälle schützt nicht zuverlässig und kann im schlimmsten Fall sogar den normalen Abfluss behindern.

Senkrechter Einbau: Darauf kommt es an

Rückstauverschlüsse sind je nach Produkt für den waagerechten Einbau in die liegende Leitung oder für den senkrechten Einbau ausgelegt. Der senkrechte Einbau kommt etwa in einem Bodeneinlauf oder Schacht in Betracht, wenn die Leitung dort senkrecht verläuft. Entscheidend ist, dass der verwendete Verschluss ausdrücklich für die jeweilige Einbaulage zugelassen ist – ein Modell für die Waagerechte arbeitet senkrecht nicht zuverlässig, weil Klappenmechanik und Dichtungsverhalten von der Lage abhängen.

Ein typischer Fehler beim Nachrüsten ist der falsch gewählte Einbauort. Der Verschluss gehört an eine Stelle, wo er alle gefährdeten Abläufe schützt und dennoch zugänglich bleibt. Sitzt er zu tief oder schlecht erreichbar, lässt er sich später weder warten noch im Rückstaufall von Hand sperren. Auch die Fließrichtung muss passen – die Klappe öffnet ausschließlich in Abflussrichtung. Verkehrt herum montiert, blockiert der Verschluss dauerhaft.

Die zentralen Normen: DIN EN 13564, DIN 1986-100 und weitere

Rund um die Rückstausicherung gibt es ein ganzes Geflecht an Normen. Sie greifen ineinander und regeln alles – von der Bauart des einzelnen Verschlusses bis zur Planung der gesamten Grundstücksentwässerung. Für Hausbesitzer ist das kein Prüfungswissen, aber es hilft zu verstehen, warum ein Fachbetrieb bestimmte Lösungen empfiehlt und andere ablehnt.

DIN EN 13564-1: Typen von Rückstauverschlüssen

Die DIN EN 13564-1 ordnet Rückstauverschlüsse nach Typen, die sich vor allem in der Anzahl der Verschlussorgane und der Eignung für fäkalienfreies oder fäkalienhaltiges Abwasser unterscheiden. Vereinfacht gilt: Für fäkalienfreies Abwasser – also Wasch- und Duschwasser ohne WC – genügen einfachere Bauarten. Bei fäkalienhaltigem Abwasser verlangt die Norm zwei voneinander unabhängige Verschlüsse, von denen einer motorisch betätigt wird, plus einen zusätzlichen Notverschluss. Genau diese Staffelung erklärt, warum man nicht jede beliebige Klappe vor eine Kellertoilette setzen darf.

DIN 1986-100: die Planungsregeln

Die DIN 1986-100 ist das Herzstück für die Entscheidung zwischen Rückstauklappe und Hebeanlage. Sie beschreibt die Bedingungen, unter denen ein Rückstauverschluss überhaupt erlaubt ist – etwa das Gefälle zum Kanal, die untergeordnete Nutzung und die Verzichtbarkeit der Ablaufstelle während des Rückstaus. Sind diese Bedingungen nicht gegeben, schreibt die Norm die Abwasserhebeanlage mit Rückstauschleife vor. Diese Logik überrascht Laien oft, ist aber nachvollziehbar: Je wichtiger die Ablaufstelle, desto sicherer muss die Lösung ausfallen.

Muss ich eine Rückstausicherung einbauen?

Diese Frage hören wir von vielen Hausbesitzern – und die Antwort ist vielschichtiger als ein schlichtes Ja oder Nein. Eine unmittelbare bundesweite Einbaupflicht für jedes Gebäude existiert nicht. Maßgeblich ist die kommunale Entwässerungssatzung. Zahlreiche Satzungen übertragen die Verantwortung für den Rückstauschutz eindeutig auf den Grundstückseigentümer. In der Praxis heißt das: Kommt es zu einem Rückstauschaden und fehlte eine normgerechte Sicherung, trägt der Eigentümer häufig die Folgen.

Auch die Gebäudeversicherung hat hier ein Wort mitzureden. Nach einem Wasserschaden durch Rückstau wird kontrolliert, ob die anerkannten Regeln der Technik eingehalten wurden. Fehlt die Sicherung oder wurde sie nicht gewartet, kann die Leistung gekürzt werden. Unabhängig von der reinen Pflichtfrage ist eine fachgerechte Rückstausicherung also schlicht wirtschaftlich vernünftig – ein vollgelaufener Keller kostet deutlich mehr Nerven und Geld als die Vorsorge.

Nachrüstung und Wartung: Was langfristig zählt

Eine Rückstausicherung ist kein Bauteil, das man einmal montiert und danach vergisst. Klappen, Dichtungen und Mechanik nutzen sich ab, Ablagerungen können die Funktion stören. Deshalb gehört die regelmäßige Wartung zwingend dazu. Eine Klappe, die im Ernstfall wegen einer festsitzenden Ablagerung nicht schließt, ist nutzlos.

• Dichtflächen säubern
• Beweglichkeit der Klappen kontrollieren
• Notverschluss testen
• Bei motorischen Anlagen die Steuerung überprüfen

Bei der Nachrüstung im Bestand ist die größte Hürde fast immer die Frage, ob und wo sich ein Verschluss überhaupt sinnvoll einbauen lässt. Eine gründliche Bestandsaufnahme zahlt sich hier aus. Wir arbeiten inhabergeführt und führen die Arbeiten selbst durch – von der Kanal-TV-Untersuchung über die Rohr- und Kanalsanierung bis zum Einbau der passenden Sicherung. Vor allem bei beschädigten Grundleitungen ist es oft klug, Sanierung und Rückstausicherung gemeinsam zu planen, statt zweimal aufzugraben.

Selbst die beste Rückstauklappe bringt nichts, wenn sie am falschen Ort sitzt oder nie gewartet wird – entscheidend ist die tatsächliche Leitungssituation vor Ort.
